尘埃粒子计数器的主要组成部件和其工作原理详解如下:


1. 气泵:内置于仪器,负责提供必要的采样流量。气泵设计需低噪音、小振动,确保气流稳定,以保障采样的准确性。


2. 测量腔:提供必要的空间进行微粒检测。采集的空气流过此腔体,其中的光学系统将光源聚焦在测量腔内的光敏感区。空气中的悬浮微粒穿过这些光区时,散射的光被偏置的集光透镜收集并传送至光检测器。


3. 光检测器:使用的是光电倍增管和光电二极管。光电倍增管能将接收的光电子放大数万倍,转换为电信号,具备优良的光谱线性和快速响应特性。光电二极管则在光照下产生电子,体积小,电路简单。

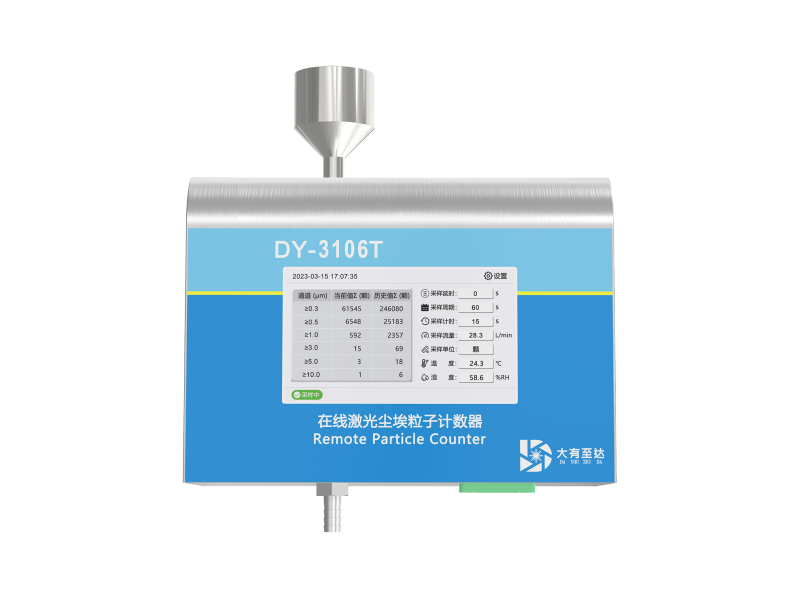

尘埃粒子计数器


4. 光源:尘埃粒子计数器的核心部件,包括激光光源和普通光源。激光光源因其单色性和稳定性,适用于小粒径微粒的检测,提供高信噪比;普通光源通常为碘钨灯,适合检测较大微粒,但寿命较短。


5. 流量控制:标准采样流量设定为2.83L/min或28.3L/min。选择大流量采样可反映洁净环境的状况,尽管可能导致采样浓度下降。


6. 电路系统:通过光电系统将悬浮粒子转化为电脉冲信号,信号大小与粒子直径成正比,以实现粒径的测定。


无尘车间在线监测系统的功能:集成了多台在线尘埃粒子计数器及环境监测设备,通过远程主控电脑进行集中管理。系统实现实时、连续监控,包括自动监测洁净度、温湿度等参数,具备数据分析、存储、管理和查询功能。系统可对异常监测点进行实时报警,帮助管理者和生产人员及时了解生产环境变化,确保无尘环境质量,对产品品质和稳定性至关重要。
